El dispositivo incorpora funciones como el muestreo síncrono de datos de ECG convencionales de 12 derivaciones y de ECG vectorial de 3 derivaciones, diversos tipos de análisis y diagnóstico, generación de informes y otras funciones. Como sistema integrado de análisis de ECG, el dispositivo refleja la actividad cardíaca del usuario de forma precisa y oportuna. Es apto para exámenes de ECG en instituciones médicas y sanitarias de todos los niveles, proporcionando una base precisa y fiable para el diagnóstico.

Características

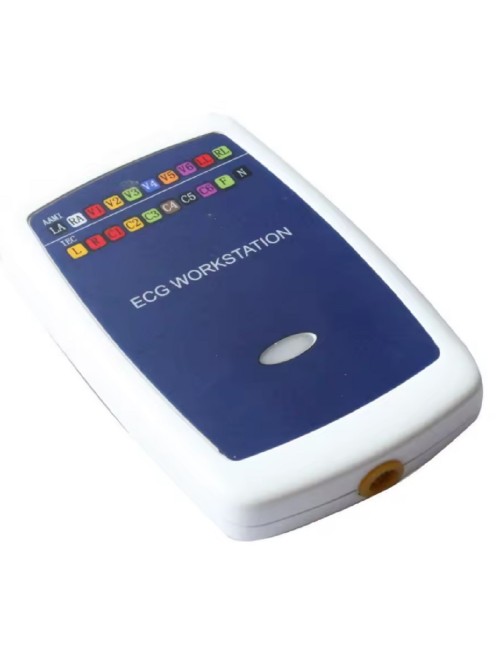

1. Diseño compacto y portátil para grabadora, compatible con el sistema de cables Wilson y Frank, con luz indicadora de desconexión de cables.

2. Adopta el modo de muestreo, visualización y almacenamiento en tiempo real, y cuenta con numerosas funciones, como el análisis de la onda QRS en tiempo real, el cálculo de la frecuencia cardíaca y la impresión en tiempo real. Además, proporciona múltiples métodos de filtrado para evitar la deriva de la línea base y las interferencias.

3. Adopta una aritmética de análisis de ECG avanzada, más perfecta para que la computadora busque puntos y obtenga un tipo de arritmia de reconocimiento automático confiable, lo que hace que el informe de análisis y la conclusión sean más valiosos.

4. La forma de onda del ECG se muestra de forma clara e inteligente mediante tecnología anti-aliasing, y se puede ajustar la posición de los electrodos, lo que resuelve el problema de la superposición de formas de onda causada por la deriva de la línea base o por formas de onda de alta amplitud.

5. La alta frecuencia de muestreo (1000 Hz) garantiza que no haya distorsión en la forma de onda del ECG. La alta resolución en la pantalla y la impresión garantiza la visualización de los detalles de la forma de onda del ECG.

6. Ofrece docenas de modos de visualización e impresión sincronizados y continuos, incluyendo 6x2, 3x4, 3x4+2, etc. Las herramientas auxiliares, como el análisis de formas de onda superpuestas, la escala electrónica y la base de datos de terminología editable, etc., facilitan enormemente el diagnóstico y la aplicación clínica.

7. Múltiples funciones de análisis, que incluyen: ECG convencional de 12 derivaciones, cardiograma de frecuencia (FCG), ECG de alta frecuencia, análisis de dispersión interna QT, análisis de variabilidad de la frecuencia cardíaca (HRV), análisis de isquemia miocárdica (STLE), análisis de turbulencia de la frecuencia cardíaca (HRT), análisis de ECG de estimulación, cardiograma vectorial (VCG), cardiograma vectorial de tiempo (TVCG) y SAECG, etc.

8. La función "impresión de acceso directo" permite previsualizar o imprimir los informes de análisis completos y guardarlos en el PC en formato multimedia (BMP, PNG, PDF o JPG) según sea necesario.

9. Permite llamar a procedimientos externos para obtener información del paciente de origen desconocido, exportar datos de ECG en formato estándar HL7 aECG, imprimir informes electrónicos y enviar notificaciones a procedimientos externos, facilitando la integración de sistemas con HIS, PACS y otros sistemas hospitalarios.

Actuación

Rango de visualización de FC: 30 lpm~300 lpm, error: 30 lpm~100 lpm, ±1 lpm; 100 lpm~300 lpm, ±1%.

Frecuencia de muestreo: máx. 1000 Hz

Precisión de muestreo: máx. 24 bits

Cable: Cable estándar de 12 pines

Corriente del bucle de entrada: ≤ 0,1 μA

CMRR: >60 dB, >100 dB (con filtro)

Característica de frecuencia de amplitud: establecer 10 Hz como referencia, 0,05 Hz~150 Hz (-3 dB~+0,4 dB)

Nivel de ruido: ≤15 μVp-p

Tipo de seguridad: Clase II Tipo CF con protección contra desfibrilación

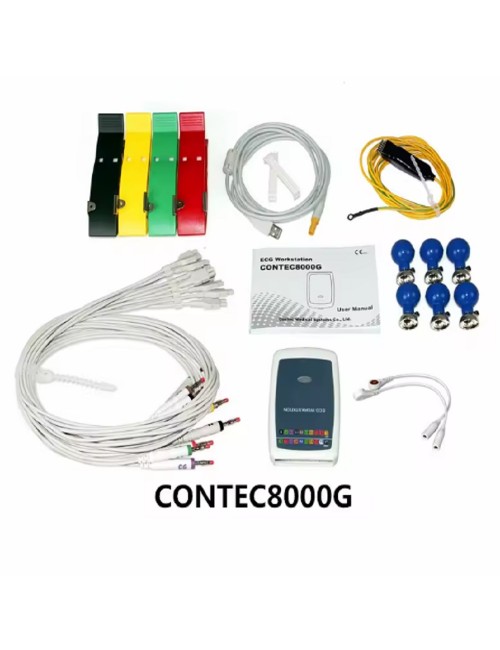

Accesorios

Cable de tierra 1 unidad

Cable de conexión para estación de trabajo de ECG (2 unidades)

Línea de transmisión de datos para estación de trabajo de ECG (1 unidad)

Cable de conexión para estación de trabajo de ECG (1 unidad)

Pinzas para electrodos de extremidades, 1 juego (4 unidades)

Electrodos torácicos, 1 juego (6 unidades)

Manual de usuario (1 unidad)

Clip para cable de plomo 1 unidad (2 unidades)

Característica física

Entorno operativo

a) Temperatura ambiente: 5℃~ 40℃

b) Humedad relativa: 25%~95% (sin condensación)

c) Alimentación: USB CC 5V

d) Presión atmosférica: 700 hPa~1060 hPa

Entorno de almacenamiento

a) Temperatura ambiente: -40℃~+55℃

b) Humedad relativa: ≤95%HR

c) Presión atmosférica: 500 hPa~1060 hPa
